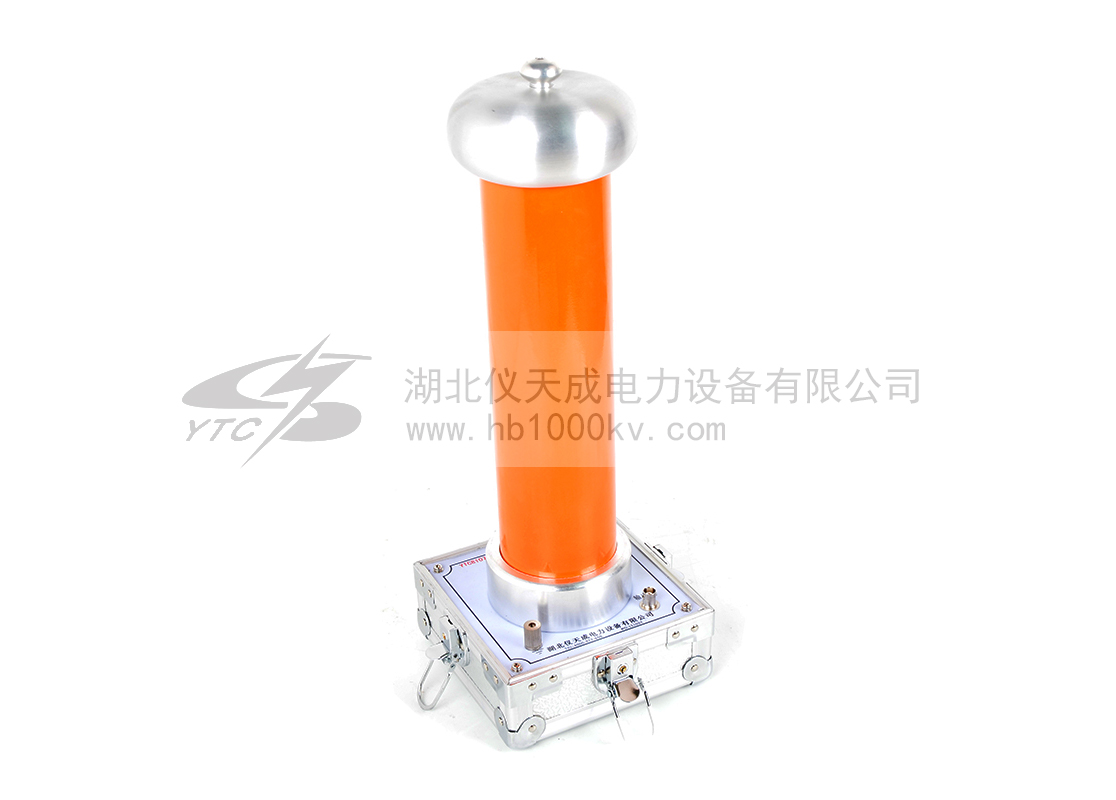

YTC8107系列電容分壓器高壓測量系統

        YTC8107系列電容分壓器高壓測量系統是電容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓,雷電高壓,工頻高壓的測量。是代替高壓靜電電壓表的設備。具有操作簡便,顯示直觀,精度高、體積小、重量輕等特點,適應于發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。
       - 輸入阻抗高,線性度好
       - 穩定度高,線性度高
       - 體積小,重量輕,便于攜帶
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

  電容分壓器高壓測量系統適用于脈沖高壓,雷電高壓,工頻高壓的測量,是代替高壓靜電電壓表的設備。多應用在發電廠、變電站、高壓電器設備制造廠和高電壓試驗室等部門的高電壓測量工作。


產品特征:

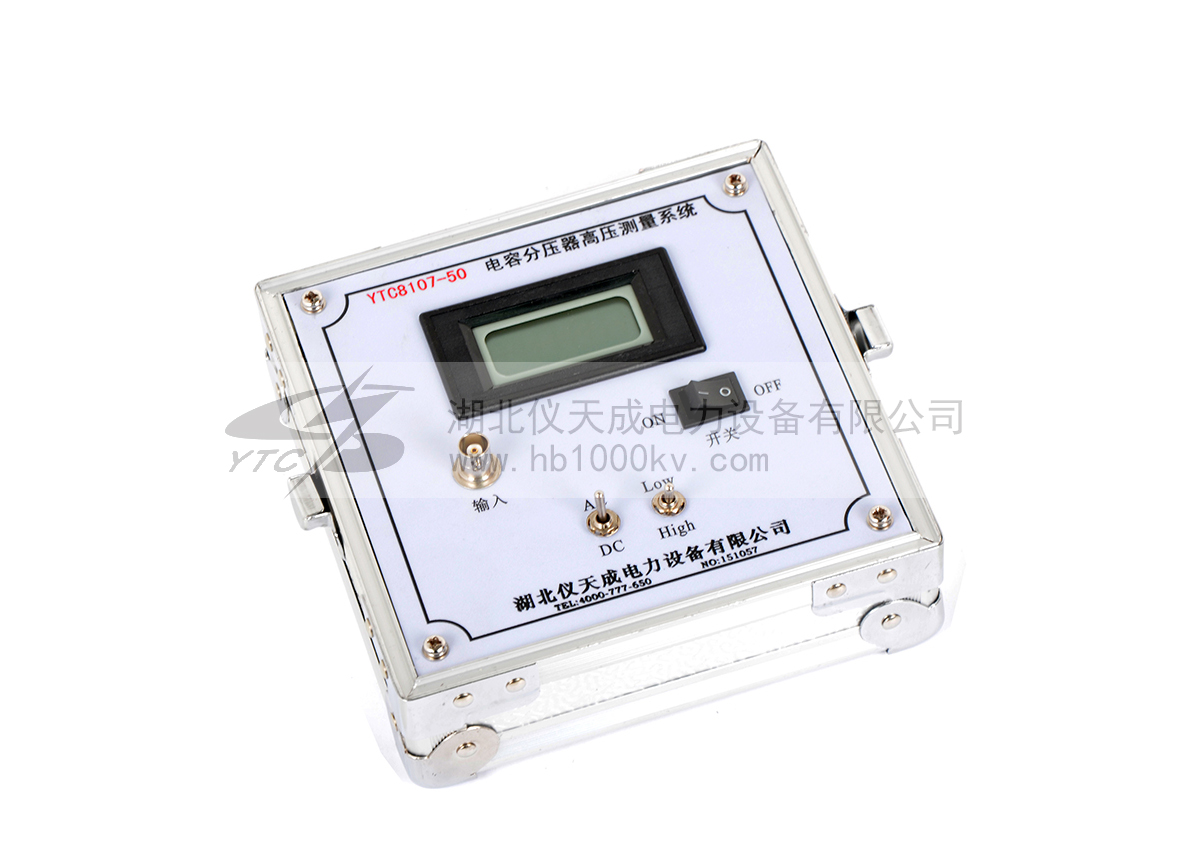

  YTC8107系列電容分壓器高壓測量系統與高壓測量端相連,可實現遠距離清晰讀數,使用安全、方便。系統體積小,重量輕,便于攜帶,適用于現場工地的檢測工作。
      該電容分壓器高壓測量系統輸入阻抗高,線性度好,采用特殊的屏蔽技術,減少高壓對示值的影響,實現高穩定度,高線性度。
      該儀器采用進口填充材料,使結構更小,重量更輕,可靠性更高,內部局部放電量降到更低。體積小,重量輕,便于攜帶,為現場工地的檢測工作帶來極大的便利。


產品別稱:電容式分壓器,純?nèi)菔椒謮浩鳌?/span>電容分壓器、電容分壓器高壓測量系統。
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

基本技術參數:
項目 技術參數
電壓等級 AC:100kV    DC:100kV
交流測量方式 真有效值測量
精度 AC:1.5%      DC:1.0%
絕緣介質 干式介質材料
環境條件 溫度 -25~40℃
濕度 <85%
分壓比 1000:1

型號規格及主要技術數據一覽表:
型號
規格
測量電壓范圍KV 分壓器阻抗
MΩ
外形尺寸mm 重量
分壓器 箱體
YTC8107-50 AC-50   540 Ф84×500 170×170×550 7
YTC8107-100 AC-100   1000 Ф84×650 170×170×720 9.5
YTC8107-150 AC-150   1800 Ф84×900 220×220×1050 13
YTC8107-200 AC-200   2200 Ф84×1400 220×220×1450 16
YTC8107-300 AC-300   3000 Ф84×1750 260×260×1850 19

應用領域 APPLICATION FIELD

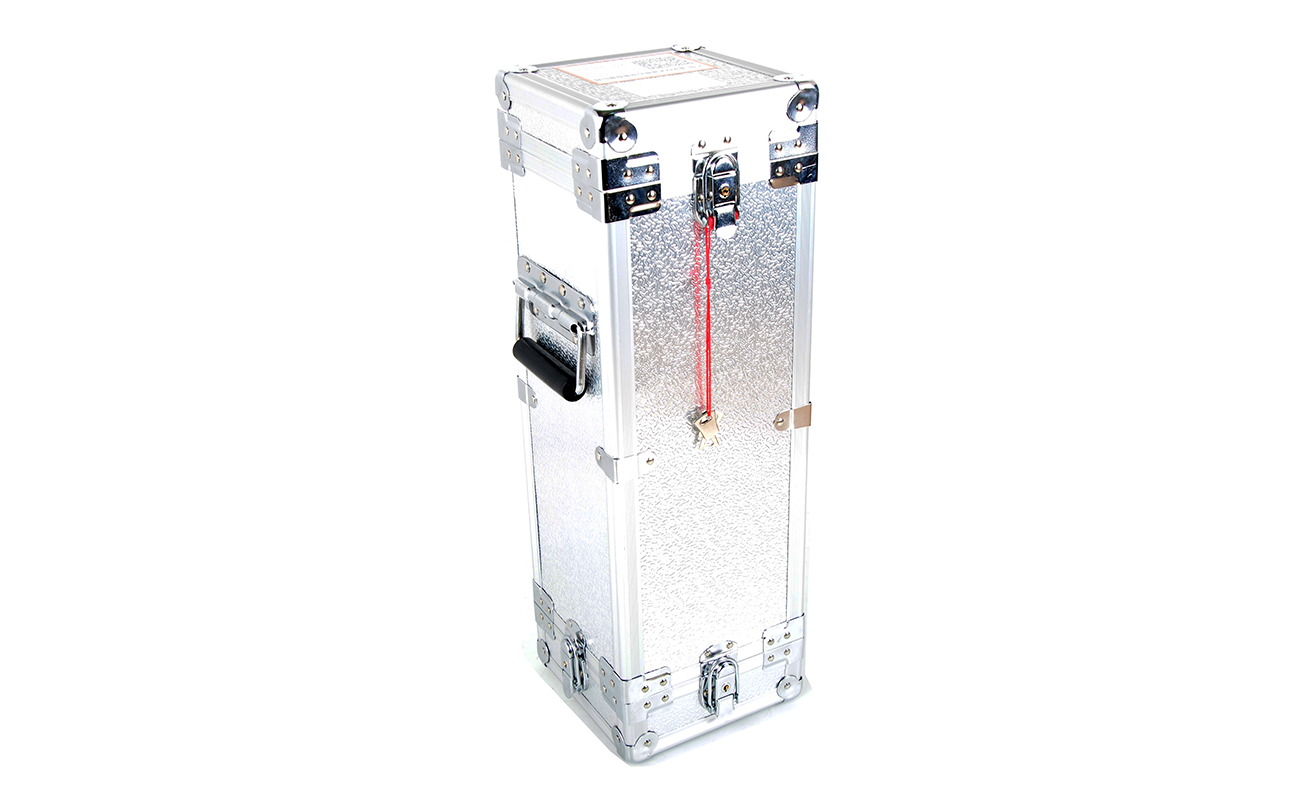

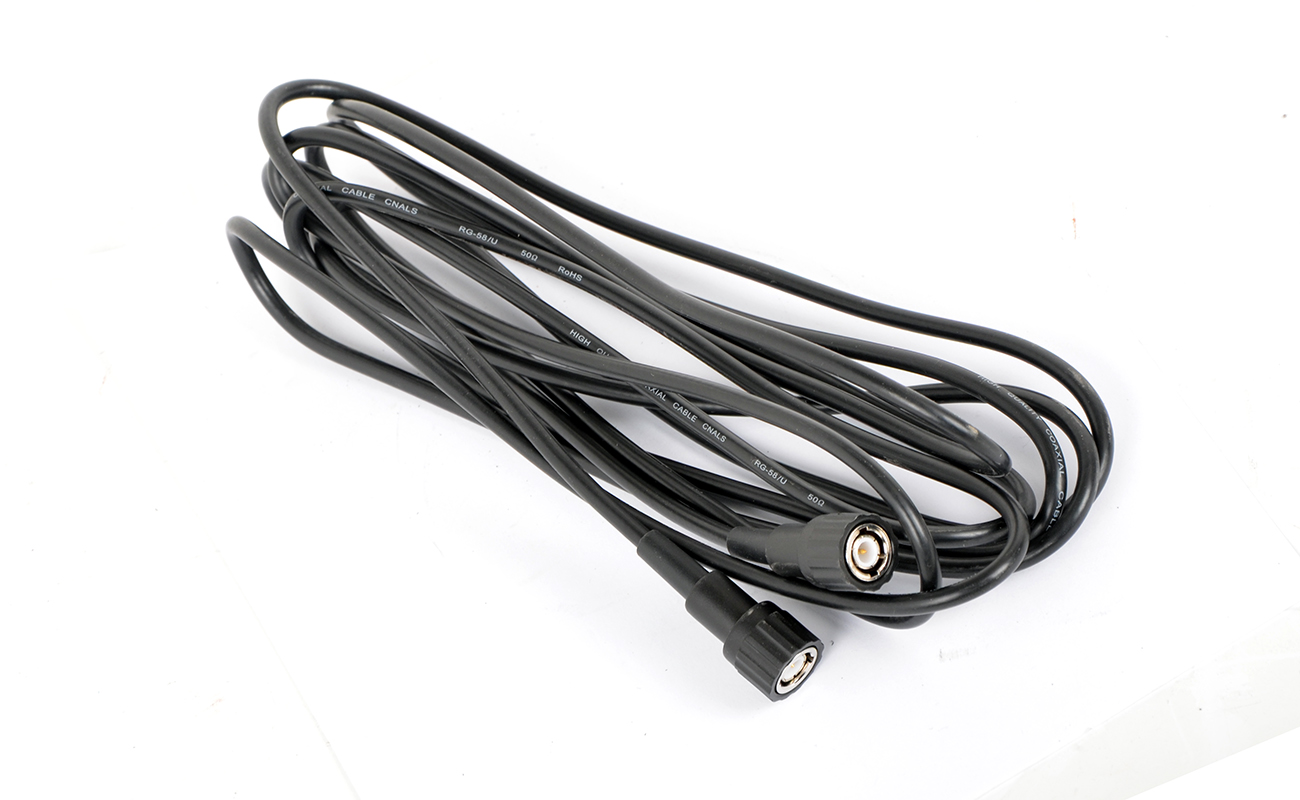

附件配件 ACCESSORIES ACCESSORIES

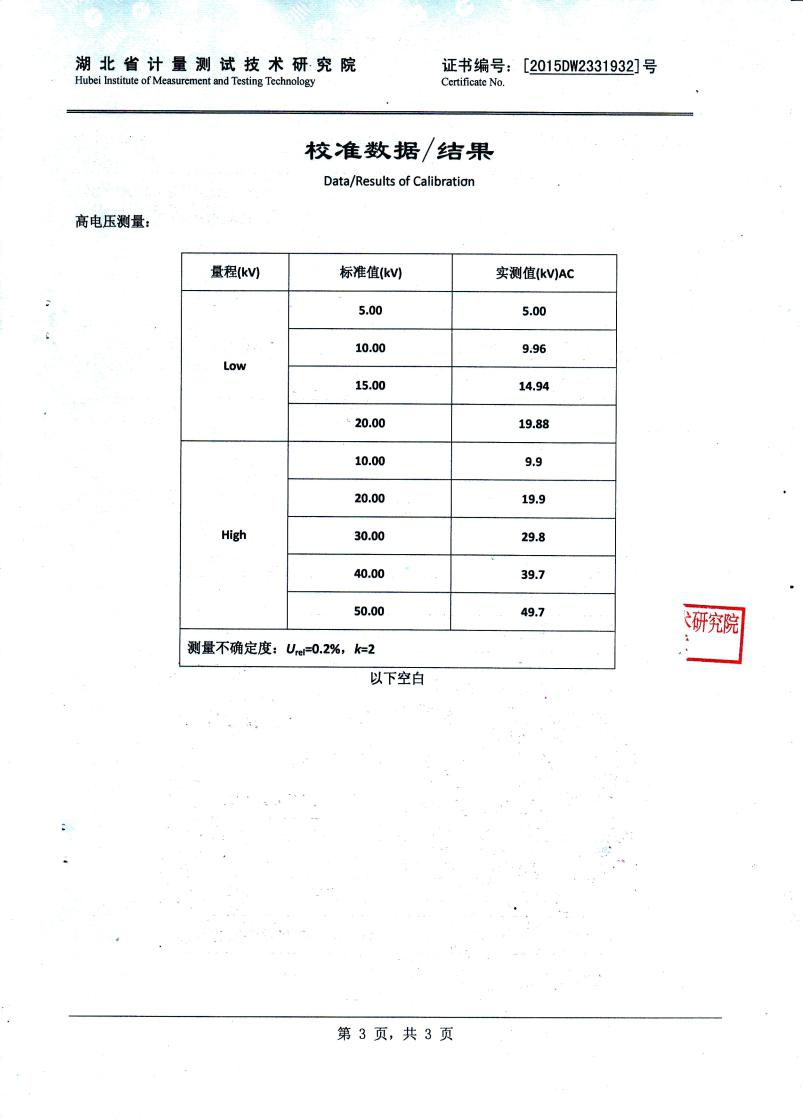

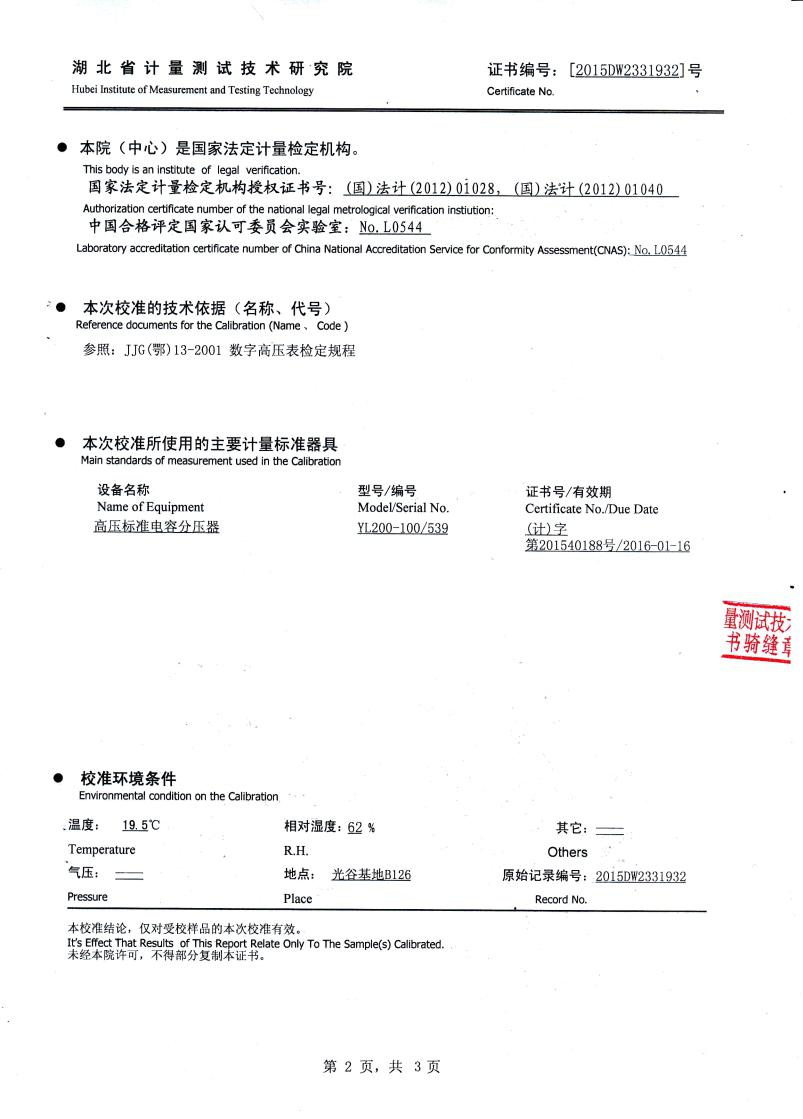

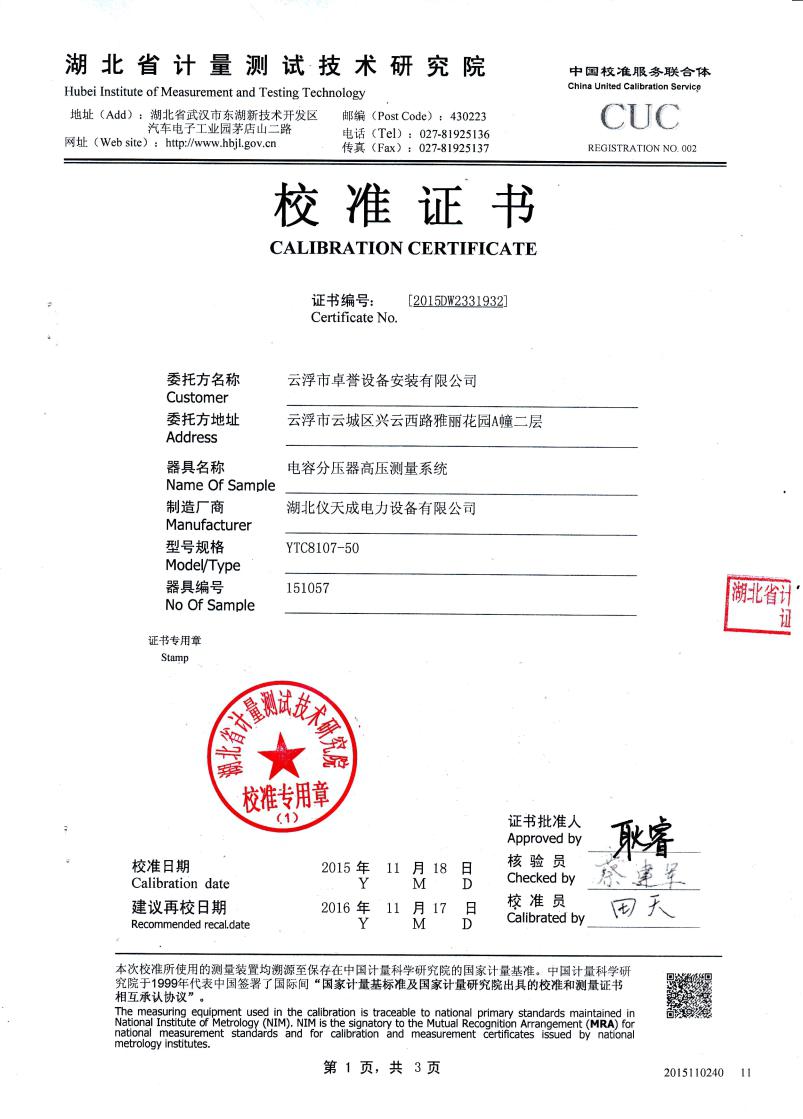

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
