YTC702三相微機繼電保護測試儀是專業自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，是保證電力系統安全運行的一種電力測試儀器。具有自動保護功能，主機一體化單機箱結構，擁有體積 小重量輕的特點，是繼保工作者的貼心助手。儀天成電力設備有限公司就三相微機繼電保護測試儀的面板結構以及主要技術參數做以下講解。

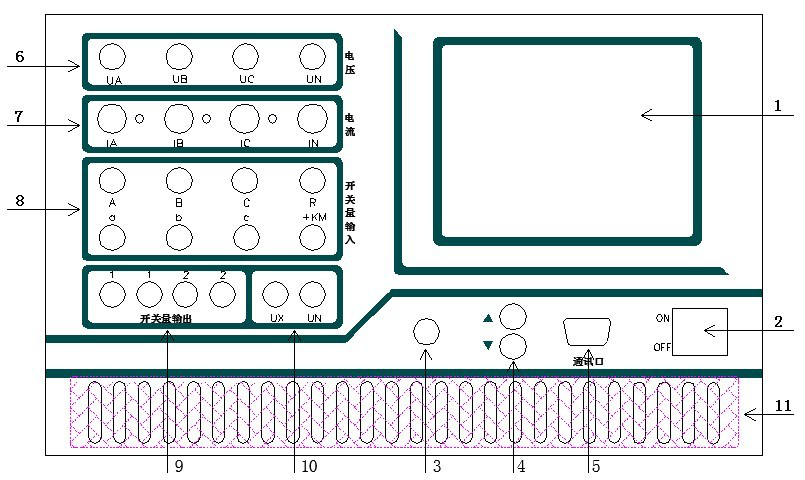

控制面板結構圖：
1.LCD液晶顯示屏，320×240點陣
2.電源開關
3.旋轉鼠標控制器，試驗時需設定的所有數據及過程控制均由其完成
4.“▲”、“▼”按鍵，試驗狀態時，每按一次，各可變量按其所設定的步長加、減1個步長量；在設置數據時，每按一次，所修改的數加、減10
5.聯接PC機通信口
6.UA、UB、UC、UN 為電壓輸出端子
7.IA、IB、IC、IN 為電流輸出端子，各電流端子（IA、IB、IC）右側的小信號燈指示該路電流輸出是否存在波形畸變或負載開路
8.開關量輸入端子，空接點和 0－250V 電位兼容輸入，共7 路，正端為公共端
9.開關量空接點輸出，2路?？战狱c容量：DC：220V／0.2A； AC：220V／0.5A
10.3U0輸出UX為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
11.通風孔進風口
主要技術參數：
1.交流電流輸出：
|
輸出精度 |
0.2級 |
|
相電流輸出（有效值） |
0～40A |
|
三并電流輸出（有效值） |
0～120A |
|
相電流長時間允許工作值（有效值） |
10A |
|
相電流最大輸出功率 |
420VA |
|
三并電流最大輸出時最大輸出功率 |
900VA |
|
三并電流最大輸出時允許工作時間 |
10s |
|
頻率范圍（基波） |
20～1000Hz |
|
諧波次數 |
1～20 次 |
2.交流電流輸出：
|
輸出精度 |
0.2級 |
|
電流輸出 |
0～±10A / 每相，0～±30A / 三并 |
|
最大輸出負載電壓 |
20V |
3.交流電壓輸出：
|
輸出精度 |
0.2級 |
|
相電壓輸出（有效值） |
0～120V |
|
線電壓輸出（有效值） |
0～240V |
|
相電壓/線電壓輸出功率 |
80VA / 100VA |
|
頻率范圍（基波） |
20～1000Hz |
|
諧波次數 |
1～20次 |
4.直流電壓輸出：
|
輸出精度 |
0.2級 |
|
相電壓輸出幅值 |
0～±160V |
|
線電壓輸出幅值 |
0～±320V |
|
相電壓/線電壓輸出功率 |
70VA / 140VA |
5.開關量及時間測量：
|
|
YTC702 |
備注 |
|
開關量輸入 |
7路 |
空接點： 1～20mA，24V
電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V |
|
開關量輸出 |
2對 |
DC：220V／0.2A；AC：220V／0.5A |
|
時間測量 |
測量范圍0.1ms ～ 9999s 測量精度0.1mS |
6.體積測量：
|
|
YTC702 |
|
外形尺寸 |
400×300×180mm³ |
|
單機重量 |
22kg |
|
供電電源 |
AC 220V±10%，50／60Hz |
|
環境溫度 |
-10℃ ～ +50℃ |
